ГРАФИКИ

Графическое представление числовых данных позволяет выявить закономерности, которым подчиняется рассматриваемая группа данных. График дает возможность не только оценить состояние на данный момент, но и спрогнозировать более отдаленный результат по тенденции процесса, которую можно в нем обнаружить, а следовательно, наметить меры, которые могут предупредить ухудшение состояния или усилить положительный результат.

График, выраженный ломаной линией. Таким графиком представляют, например, изменение с течением времени размера ежемесячной выручки от продажи изделий, объема производства или доли дефектных изделий. По оси ординат на таком графике откладывают значение соответствующей величины, а по оси абсцисс - время. Нанесенные на график точки соединяют прямыми отрезками. Эффективность полученной информации возрастет, если при анализе данные расслоить по таким факторам, как продавец, изделие, станок и т. д. Пример такого графика для выражения изменения реальной выручки от продажи изделий по годам от года к году приведен на рис. 6.

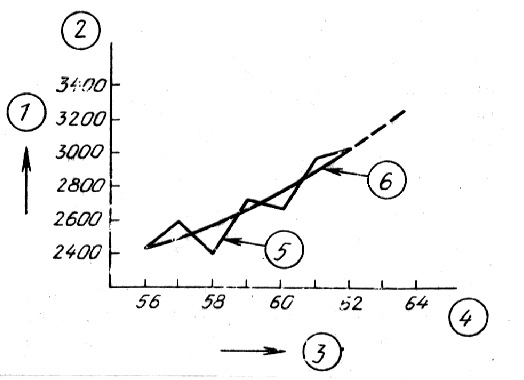

Рис. 6. Реальный характер изменения выручки:

1 - выручка; 2 - тыс. руб.; 3 - финансовый год; 4 - год;

 5 - реальный участок графика, характеризующий выручку;

6 - отрезок, отражающий тенденцию

Глядя на рисунок можно понять реальный характер изменения выручки. Более того, если провести анализ по методу наименьших квадратов, то по отрезку, отражающему тенденцию изменения выручки, можно предсказать размер выручки в очередном году.

Столбчатый график. С помощью столбчатого графика представляют количественную зависимость, выражаемую высотой столбика, таких факторов, как себестоимость изделия от вида изделия, сумма потерь в результате брака от процесса, сумма выручки от магазина и т. д. Разновидности столбчатого графика - диаграмма Парето и гистограмма. При построении столбчатого графика по оси ординат откладывают количество, по оси абсцисс - факторы; каждому фактору соответствует столбик. Пример столбчатого графика показан на рис. 7. С помощью этого графика анализируются стимулы к покупке изделий. При первом взгляде на график становится ясным коэффициент вклада в решение о покупке каждого из стимулов. Столбики, выражающие стимулы, расположены на графике в порядке их частоты. Если построить кумулятивную сумму, получим диаграмму Парето.

Рис. 7. Стимулы к покупке изделий:

1-число случаев; 2-случаи; 3-стимулы к покупке изделий; 4-качество;

 5-снижение цены; 6-гарантированные сроки; 7-дизайн; 8-доставка; 9-прочие.

Круговой график. Круговым графиком выражают соотношение составляющих какого-то целого параметра и всего параметра в целом, например: соотношение сумм выручки от продажи отдельно по видам деталей и полную сумму выручки; соотношение тем работы кружков качества (отличающихся содержанием) и общее число тем; соотношение элементов, составляющих себестоимость изделия, и целое число, выражающее себестоимость и т. д. Целое принимается за 100% и выражается полным кругом. Составляющие выражаются в виде секторов круга и располагаются по кругу в направлении движения часовой стрелки, начиная с элемента, имеющего наибольший процент вклада в целое, в порядке уменьшения процента вклада. Последним ставится элемент "прочие". На круговом графике легко видеть сразу все составляющие и их соотношение. Пример кругового графика показан на рис. 8, где представлено соотношение составляющих себестоимости производства.

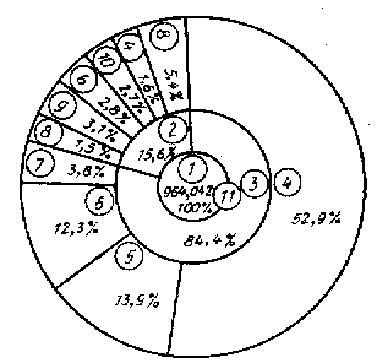

Рис. 8. Соотношение составляющих себестоимости производства

1-себестоимость производства; 2-косвенные расходы; 3-прямые расходы;

4-стоимость сырья и материалов; 5-выплаты по внешним заказам;

6-расходы на зарплату; 7-стоимость закупаемых деталей; 8-прочие расходы;

9-стоимость электроэнергии и топлива; 10-выплаты по уценке; 11-тыс. руб.

Глядя на график, можно сразу оценить соотношение составляющих себестоимости производства. Если провести расслоение по видам продукции, проанализировать расходы, включая расходы на продажу и на контроль, и провести сравнение расходов по отдельным периодам, можно получить информацию, которая натолкнет на идею, способствующую снижению себестоимости производства.

Ленточный график. Ленточный график используют для наглядного представления соотношения составляющих какого-то параметра и одновременно для выражения изменения этих составляющих с течением времени, например: для графического представления соотношения составляющих суммы выручки от продажи изделий по видам изделий и их изменения по месяцам (или годам): для представления содержания анкет при ежегодном анкетировании и его изменении от года к году; для представления причин дефектов и изменения их по месяцам и т. д.

При построении ленточного графика прямоугольник графика делят на зоны пропорционально составляющим или в соответствии с количественными значениями и по длине ленты размечают участки в соответствии с соотношением составляющих по каждому фактору. Систематизируя ленточный график так, чтобы ленты располагались в последовательном временном порядке, можно оценить изменение составляющих с течением времени.

Пример ленточного графика для выражения соотношения сумм выручки от продажи изделий по отдельным видам изделий в порядке убывания их вклада в выручку и их изменения по годами показан на рис. 9.

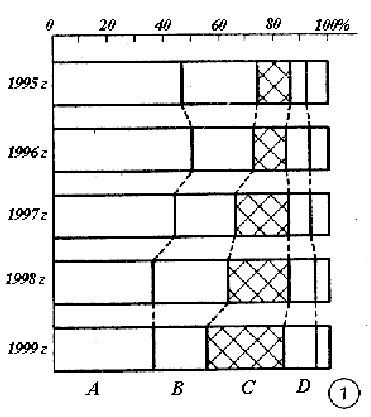

Рис. 9. Соотношение сумм выручки от продажи по отдельным видам изделий:

1- прочие

Из графика видно, что доля выручки от продажи изделий С из года в год увеличивается. Что же касается изделий А (в 1999 г . их доля составляет 36,8%) и В (в 1999 г . их доля составляет 20,8%), то хотя их вес в 1999 г . все еще значителен, за период с 1995 по 1999 г . их общая доля в выручке уменьшилась с 75,6% до 57,6%. Это объясняется изменением жизненного цикла изделий. Анализ графика приводит к выводу, что в связи с изменением обстановки необходимо направить усилия на разработку новых видов изделий.

Z-образный график. Z-образный график используют для оценки общей тенденции при регистрации по месяцам фактических данных, таких как объем сбыта, объем производства и т. д. График строится следующим образом:

- откладываются значения параметра (например, объем сбыта) по месяцам (за период одного года) с января по декабрь и соединяются отрезками прямой - получается график, образуемый ломаной линией;

- вычисляется кумулятивная сумма за каждый месяц и строится соответствующий график;

- вычисляются итоговые значения, изменяющиеся от месяца к месяцу (меняющийся итог), и строится соответствующий график, образуемый ломаной линией. За меняющийся итог принимается в данном случае итог за год, предшествующий данному месяцу. Общий график, включающий три построенных указанным образом графика, имеет вид буквы Z, отчего он и получил свое название.

Z-графнк применяют, помимо контроля объема сбыта или объема производства, для уменьшения числа дефектных изделий и суммарного числа дефектов, для снижения себестоимости и уменьшения случаев невыхода на работу и т. д. По меняющемуся итогу можно определить тенденцию изменения за длительный период. Вместо меняющегося итога можно наносить на график планируемые значения и проверять условия достижения этих значений.

Пример Z-графика для контроля суммы выручки показан на рис. 10.

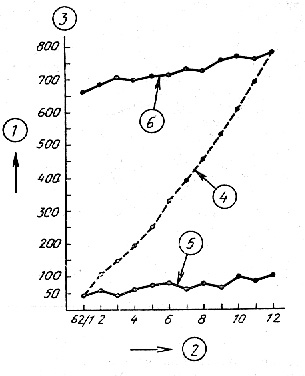

Рис. 10. Контроль суммы выручки:

1-выручка; 2-месяцы года; 3-тыс. руб.;

4-кумулятивная сумма выручки по месяцам;

5-выручка по месяцам; 6-измененная итоговая выручка.

На графике хорошо видно изменение суммы выручки от месяца к месяцу и изменение от месяца к месяцу кумулятивной суммы выручки. По поведению меняющейся итоговой суммы выручки ясна общая тенденция изменения суммы выручки за год.

Если нанести на этот график запланированных значений суммы выручки, можно оценить условия достижения этих значений; если нанести график кумулятивной суммы кредитного оборота, можно оценить условия контроля кредитных сумм.

"Радиационная" диаграмма. Этот график строится следующим образом: из центра круга к окружности проводятся по числу факторов прямые линии (радиусы), которые напоминают лучи, расходящиеся при радиоактивном распаде (отсюда и название графика). На эти радиусы наносят деления градуировки и откладывают значения данных. Точки, которыми обозначены отложенные значения, соединяют отрезками прямой. Таким образом, "радиационная" диаграмма представляет собой комбинацию кругового и линейного графиков. Числовые значения, относящиеся к каждому из факторов, сравнивают со стандартными значениями и значениями, достигнутыми другими фирмами. Поскольку график отличается высокой наглядностью, его используют для анализа управления предприятием, для оценки кадров, для оценки качества и т. д.

Пример "радиационной" диаграммы для анализа управления показан на рис. 11.

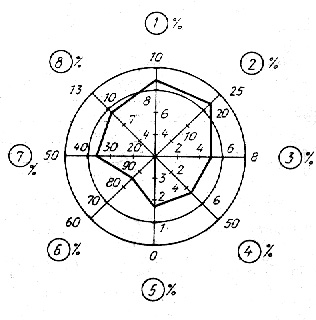

Рис. 11. Анализ состояния управления:

1-процент текущей прибыли от общего капитала; 2- процент общей прибыли от выручки;

3-процент текущей прибыли от выручки; 4-отношение собственного капитала к общему капиталу;

5- процент выплат от выручки; 6-соотношение прибыли и убытков; 7-предельный процент прибыли;

8-процент повышения суммы выручки за год.

Анализируя график, можно в общих чертах оценить состояние управления на данной фирме. "Барометр" (стандартные значения) управления показан пунктирной линией. При сравнении с ней полученного графика можно видеть, что особого внимания требуют проблемы, связанные с соотношением прибылей и убытков. Ясно также, что имеются определенные трудности с постоянными и меняющимися расходами. Если провести сравнение не только со стандартными значениями, но и с показателями предыдущего года или с показателями других фирм, можно быстро и обобщенно оценить проблемы собственной фирмы.

Карта сравнения плановых и фактических показателей. Карта представляет собой таблицу, у которой по вертикали в две строки проставляются плановые и фактически достигнутые показатели, а по горизонтали - дата получения данных. Таблица наглядно показывает состояние выполнения плана. Такая карта применяется в случаях контроля мощности и распределения нагрузки на исполнителей или оборудование за определенный период, для оценки состояния выполнения работы за определенный период и т. д.

Примером карты сравнения плановых и фактических показателей для контроля производственного задания является табл. 7.

Таблица 7

Таблица позволяет легко сравнить плановые и фактические показатели и вынести решение о степени отставания от плана. В случае отставания выясняется причина отставания и намечаются меры по ее устранению.

Таблица может быть использована также для отдельных видов оборудования, отдельных операций, для тем занятий кружков качества, для состояния выполнения проектов и т. д.
